电子科技赋能电力产业，提升能源利用效率

发布时间：2024-10-10 点击数：



电力行业是国家经济和社会发展的重要基础之一，其稳定运行对于保障民生、推动社会进步具有重要意义。爱浦电子凭借在电力领域的深入研究和丰富的实践经验，为客户提供包括智能电网、电力信息化、输配电线路监测、电力质量管理等在内的全方位解决方案。

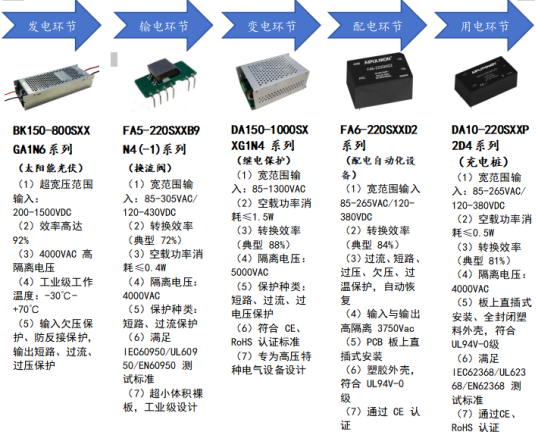

电力行业电源应用概览




发电环节：爱浦电子的电源产品在风力发电、太阳能发电等新能源领域得到广泛应用，为发电设备提供稳定可靠的电源保障。如逆变器、汇流箱、光伏支架等。




输电环节：公司产品在输电线路的自动化控制、通信设备、监测系统等方面发挥重要作用，确保电力传输的高效和安全。




变电环节：爱浦电子的电源解决方案在变电站的自动化控制、保护装置（继电保护）、通信设备等领域具有广泛应用，助力变电站实现智能化、高效化运行。




配电环节：公司产品在配电柜、箱式变电站等设备中发挥关键作用，为配电设备提供稳定可靠的电源。




用电环节：爱浦电子的电源产品在电力行业的终端用户设备中得到广泛应用，如充电桩、仪器仪表、智能家居等。

多种电源 放心臻选


技术应用介绍

充电桩电源模块企业的核心能力是什么！

1. 技术创新能力

研发能力：企业应具备强大的研发能力，包括但不限于硬件开发、软件编程、系统集成等。这有助于企业不断推出新技术和新产品，以满足市场需求和行业发展趋势。

技术标准制定：积极参与行业标准的制定，或者推出高于行业标准的企业标准，以确保产品质量和性能的领先性。

2. 产品开发能力

多样化产品开发：企业应能够开发适用于不同车型、不同应用场景（如家用、商用、公共等）的充电模块和充电桩产品。

个性化定制：根据客户的特定需求，提供定制化的产品开发服务，以满足特定的使用场景和技术要求。

3. 质量管理能力

质量管理体系：建立健全的质量管理体系，如ISO 9001等，确保产品在设计、生产、测试等各个环节都符合质量标准。

严格的质量控制：在生产过程中实施严格的质量控制措施，包括原材料采购、生产过程监控、成品检验等，以确保产品质量的稳定性和一致性。

4. 市场适应能力

市场调研：定期进行市场调研，了解市场动态、用户需求和技术发展趋势，以便及时调整产品策略和市场布局。

灵活的市场应对：能够快速响应市场变化，如价格波动、政策调整、竞争对手策略等，以保持市场竞争力。

5. 成本控制能力

成本优化：通过改进生产工艺、提高原材料利用率、降低人力成本等措施，实现生产成本的优化。

供应链管理：加强与上游供应商和下游客户的合作，通过规模化采购和销售来降低运营成本。

6. 售后服务能力

完善的售后服务体系：建立覆盖售前咨询、安装调试、售后服务等全过程的售后服务体系，提供及时、有效的技术支持和维护服务。

用户培训和支持：为用户提供必要的培训和支持，帮助他们更好地理解和使用产品，提升用户体验。

7. 知识产权保护能力

专利申请和保护：积极申请专利、商标、著作权等知识产权，保护企业的技术和产品不受侵犯。

知识产权诉讼和防御：在面临知识产权纠纷时，能够有效地进行诉讼和防御，保护企业的合法权益。

8. 资源整合能力

产业链上下游合作：加强与产业链上下游企业的合作，整合资源，形成竞争优势。

跨领域合作：与其他行业或领域的企业合作，共同开发新的产品或市场，实现资源共享和互利共赢。

总之，充电桩电源模块企业的核心能力不仅包括技术创新、产品开发、质量管理等传统方面，还包括市场适应、成本控制、售后服务、知识产权保护和资源整合等现代企业竞争的关键要素。通过不断提升这些核心能力，企业可以在充电桩领域获得长期的竞争优势。

继电保护

继电保护是电力系统中一种重要的保护措施，它的主要作用是在电力系统发生故障或异常运行时，快速、准确地检测到故障，并通过断开故障电路来保护电力系统的安全运行。以下是继电保护的一些基本概念和分类：

1、基本原理

继电保护装置通常由测量部分、逻辑部分和执行部分组成：

（1）测量部分：检测电力系统的电流、电压、频率等参数，并与设定的整定值进行比较。

（2）逻辑部分：根据测量部分提供的信息，判断系统是否发生故障，并确定是否需要发出跳闸命令。

（3）执行部分：执行逻辑部分发出的跳闸命令，通过断路器等设备切断故障电路。

2、分类

继电保护可以根据不同的标准和功能进行分类：

（1）按保护对象分类：

线路保护：保护输电线路免受短路和过载的损害。

变压器保护：保护变压器免受短路、过载、温度升高等问题的损害。

发电机保护：保护发电机免受短路、过电压、过电流等问题的损害。

母线保护：保护母线系统免受短路和接地故障的损害。

（2）按保护原理分类：

过电流保护：当电流超过设定值时，保护装置动作。

距离保护：根据故障点到保护装置的距离来动作。

差动保护：比较电路两端的电流差异，当差异超过设定值时，保护装置动作。

方向保护：根据电流的方向来判断故障位置。

过电压保护：当电压超过设定值时，保护装置动作。

（3）按操作特性分类：

瞬时动作保护：一旦检测到故障，立即动作。

延时动作保护：在检测到故障后，经过一定延时才动作。

3、特点

继电保护系统应具备以下特点：

（1）选择性：只切除故障部分，不影响系统的其他部分。

（2）速动性：快速切除故障，减少对系统的损害。

（3）可靠性：保护装置应可靠动作，不误动、不拒动。

（4）灵敏性：在规定的保护范围内，对故障有足够的反应能力。

4、应用

继电保护广泛应用于各种电力系统中，包括输电系统、配电网、发电厂、工业用电系统等，是确保电力系统安全、稳定运行的重要手段。随着技术的发展，继电保护装置也越来越智能化，能够实现更复杂的保护功能和更高的保护性能。



模块电源在充电桩的应用

模块电源在交流充电桩的应用

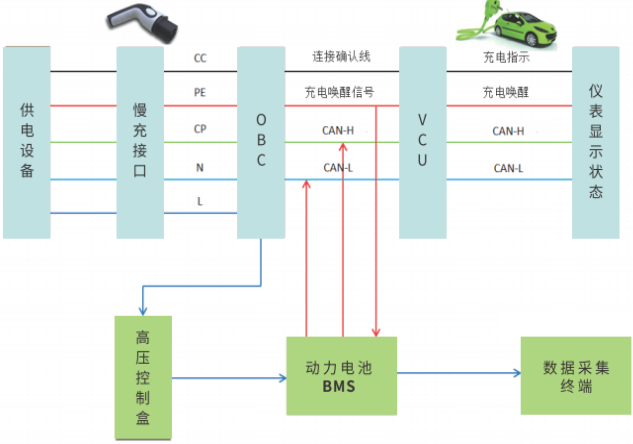

模块电源在交流充电桩的应用——工作应用逻辑图：

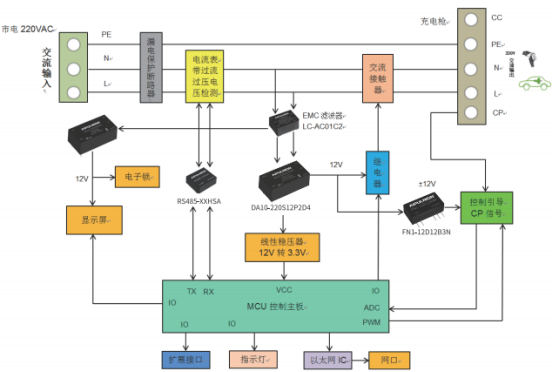

模块电源在交流充电桩的产品应用场景及解决方案——充电桩模块电源的应用示意图

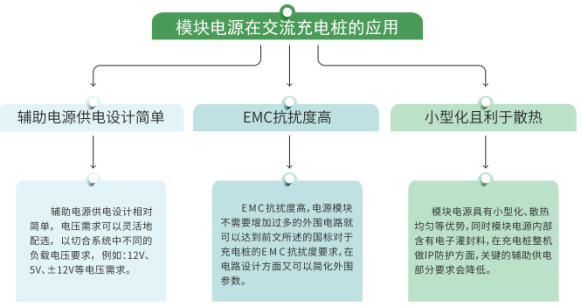

模块电源在交流充电桩的产品应用场景及解决方案——交流充电桩电源电路部分主要存在的技术需求

(1)以上应用方案除了主电源集合在一起外，其CP控制信号单元需要±12V 给运放放大供电，要求输入输出高隔离，有部分客户会采用TI的隔离芯片来实现输出±12V供给，由于近期进口的一些半导体晶源缺货严重交期长，价格猛涨，可靠性不高，输入输出隔离电压也做不高，针对这些缺陷，可采用我司FN1-12D12B3N微功率模块来实现高隔离输出供电，隔离电压可达3000VDC,有效地避免受到脉冲群及雷击、静电等干扰。

(2)充电桩行业对EMC等级要求很高(具体执行标准IEC61000-4-5、IEC61000-4-2、IEC61000-4-4),输入前端设计普通的一个滤波电路，是很难确保100%满足其要求，搭配我司高抗扰度EMC滤波器模块 LC-AC01F2/LC-AC01P2 可满足四级的要求，同时可解决客户画板布局以及材料的选型、维修调试等困扰。

(3)充电桩电网环境复杂，主要体现在电压波动大，雷击浪涌等级高，容易造成电容鼓包，整流二极管炸裂现象。电桩主控板控制继电器在关断闭合过程中会产生很高的脉冲电压，容易造成模块输出端元器件损坏，我司针对充电桩应用环境的复杂性，对此做了有效的输入防范，提高输入电压范围，大大降低了产品因浪涌电压发生异常的概率。


模块电源在直流充电桩的应用

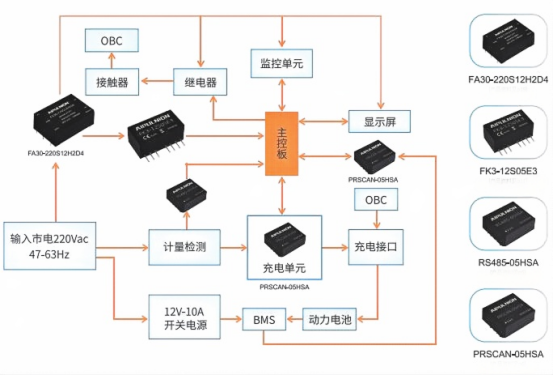

模块电源在直流充电桩的应用——工作应用逻辑图

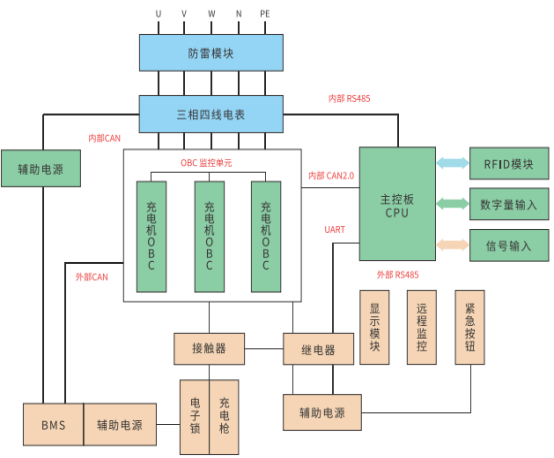

模块电源在直流充电桩的产品应用场景及解决方案——充电桩模块电源的应用示意图

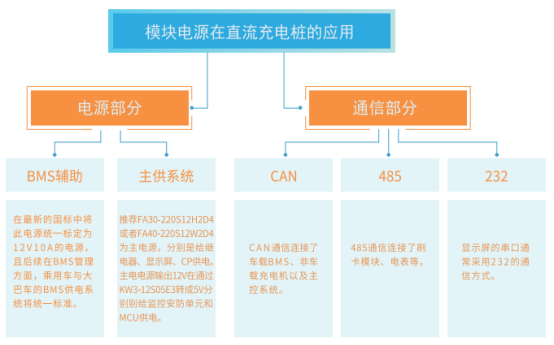

模块电源在直流充电桩的应用——直流充电桩电源电路部分技术需求及工作原理

直流充电桩的输入电压是采用三相380VAC(147-457VAC),频率为50Hz,输出在250-950VDC 可调，直流输 出直接为电动汽车的动力电池充电。可提供足够大的功率，输出的电压和电流调整范围大，适用于乘用车和大巴车 可以实现快速充电。

直流充电桩工作原理：市电三相380V交流电经过EMC 等防雷滤波模块后进入到三相四线制电表中，三相四线  制电表监控整个充电机工作时的实际充电电量。通常充电桩的功率在11KW、60KW、120KW 等，而单体的充电机的  功率往往在60KW, 因此根据实际充电电流及充电电压的大小，充电机往往需要并联升功率使用，就要求充电机拥  有能够均流输出的功能，充电机输出经过充电枪直接给动力电池进行充电。在直流充电桩工作时，辅助电源给主控  单元、显示单元、保护控制单元、信号采集单元及读卡单元、继电器等控制系统进行供电。另外，在动力电池充电过  程中，辅助电源给BMS 系统供电，由BMS系统实时监控动力电池的状态。其中BMS 的辅助供电部分，为了使BMS系统能兼容车型的范围宽，在最新的国标中有要求将此辅助电源统一定为12V/10A的电源，且后续在BMS 管理方面，乘用车与大巴车的BMS供电系统将统一标准。针对国标对这个电源部分的要求，我司目前还在开发当中。
