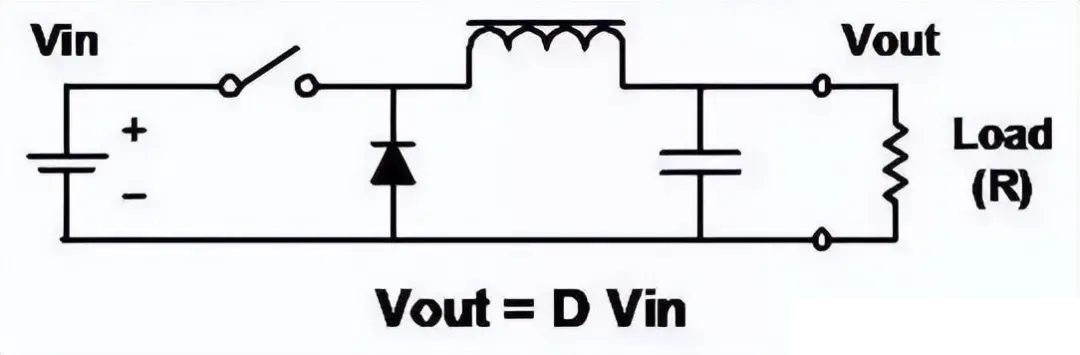

特点：（1）把输入降至一个较低的电压（2）可能是最简单的电路（3）电感/电容滤波器滤平开关后的方波（4）输出总是小于或等于输入（5）输入电流不连续 (斩波)（6） 输出电流平滑

   开关管导通阶段：当开关管导通时，电流从输入电源通过电感流向负载。电感在此过程中储存能量，并将其转化为磁能。

   开关管关断阶段：当开关管关断时，电感释放储存的磁能，将其转化为电能，继续为负载供电。此时，电感的正负极会反向，从而维持电流的连续性。

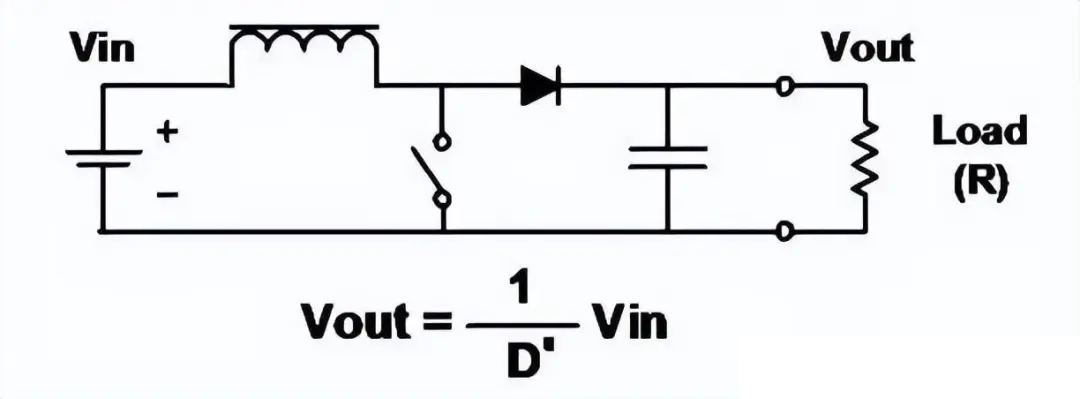

特点：（1）把输入升至一个较高的电压（2）与降压一样，但重新安排了电感、开关和二极管（3） 输出总是比大于或等于输入(忽略二极管的正向压降)（4）输入电流平滑（5）输出电流不连续 (斩波)

开关管导通阶段：当开关管导通时，输入电压通过电感器对负载供电，同时电感器储存能量。在这个阶段，电感器中的电流逐渐增加，储存能量。 开关管关断阶段：当开关管关断时，电感器试图维持电流的连续性，因此其两端电压极性反转，高于输入电压。电感器释放储存的能量，通过二极管流向负载和输出电容，从而提升输出电压。

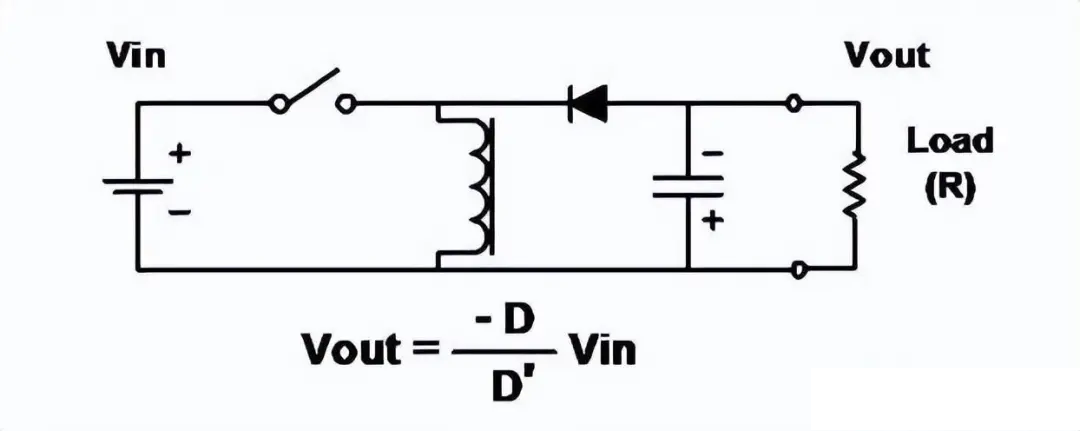

特点：（1） 电感、开关和二极管的另一种安排方法（2）结合了降压和升压电路的缺点（3） 输入电流不连续 (斩波)（4）输出电流也不连续 (斩波)（5） 输出总是与输入反向 (注意电容的极性)，但是幅度可以小于或大于输入（6）“反激”变换器实际是降压-升压电路隔离（变压器耦合）形式

开关管导通阶段：当开关管导通时，输入电压通过电感对负载供电，同时电感储存能量。在这个阶段，电感电流逐渐增加，电感两端电压的方向是左正右负。开关管关断阶段：当开关管关断时，电感释放储存的能量，继续为负载供电。此时，由于电感的自感作用，电流方向反转，电感两端的电压方向变为左负右正。

特点：（1） 如降压-升压电路一样工作，但是电感有两个绕组，同时作为变压器和电感（2）输出可以为正或为负，由线圈和二极管的极性决定（3）输出电压可以大于或小于输入电压，由变压器的匝数比决定（4） 这是隔离拓扑结构中最简单的（5）增加次级绕组和电路可以得到多个输出

导通阶段（tON）：在这个阶段，开关管（如MOSFET）导通，输入电压施加到变压器的原边绕组上，导致电流增加。原边绕组的电流线性增加，同时储存能量在磁芯中。关断阶段（tOFF）：当开关管关断时，原边绕组的电流突然停止，这导致磁芯中的能量通过副边绕组释放。副边绕组的电流通过二极管流向输出端，为负载供电并给输出电容充电。

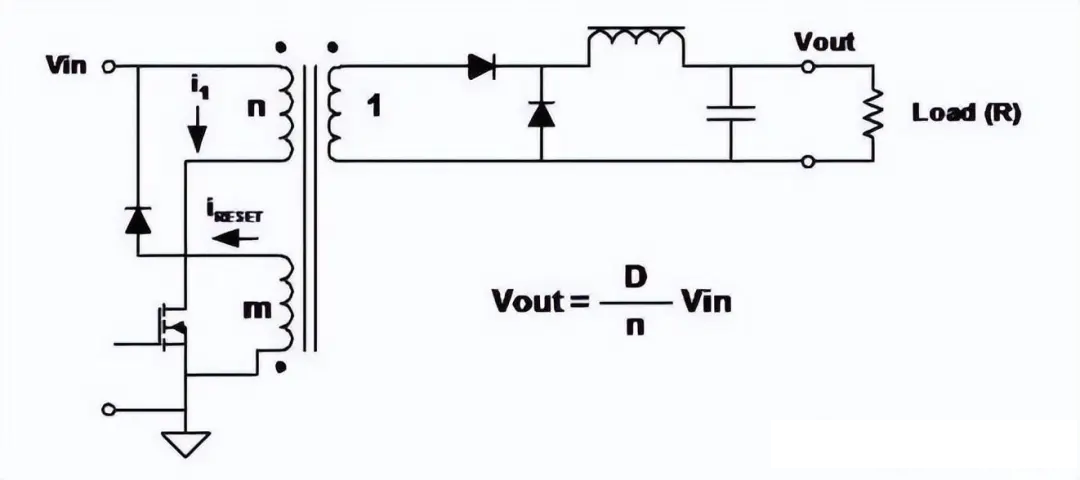

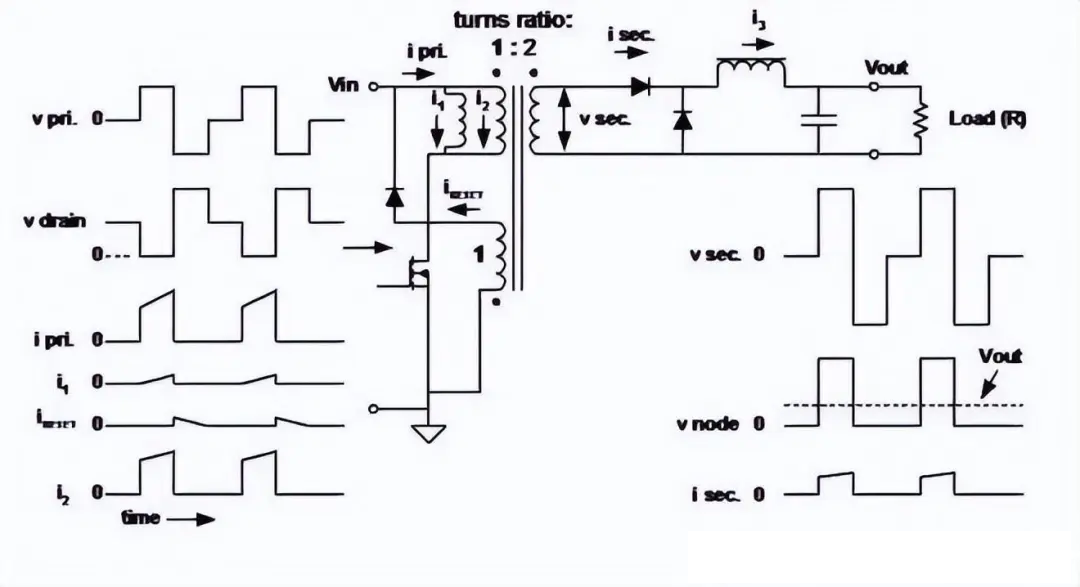

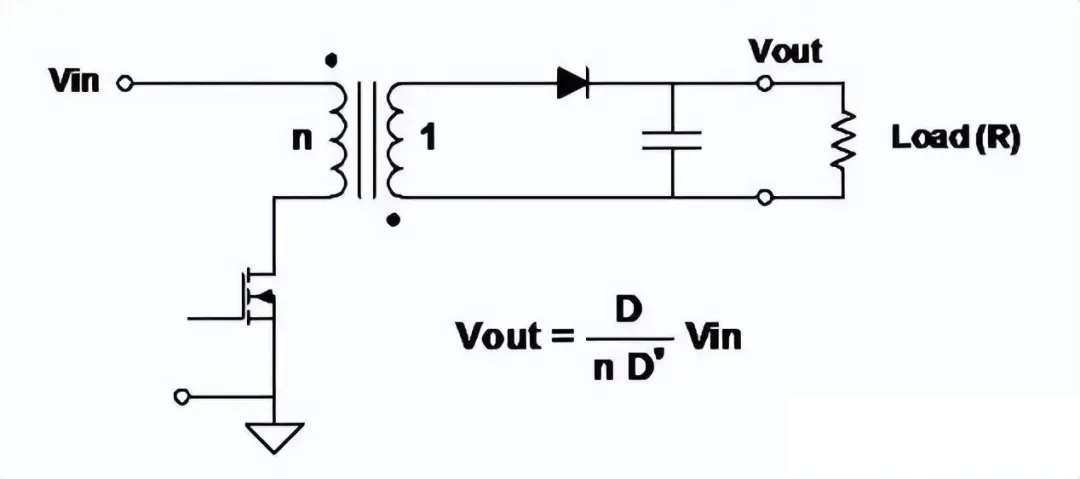

特点：（1）降压电路的变压器耦合形式（2） 不连续的输入电流，平滑的输出电流（3）因为采用变压器，输出可以大于或小于输入，可以是任何极性（4）增加次级绕组和电路可以获得多个输出（5）在每个开关周期中必须对变压器磁芯去磁。常用的做法是增加一个与初级绕组匝数相同的绕组（6）在开关接通阶段存储在初级电感中的能量，在开关断开阶段通过另外的绕组和二极管释放

开关管导通阶段：当开关管导通时，输入电压施加到变压器的原边绕组上，导致原边绕组的电流线性增加，同时储存能量在变压器的磁芯中。 开关管关断阶段：当开关管关断时，原边绕组的电流突然停止，这导致磁芯中的能量通过副边绕组释放。副边绕组的电流通过二极管流向输出端，为负载供电并给输出电容充电。

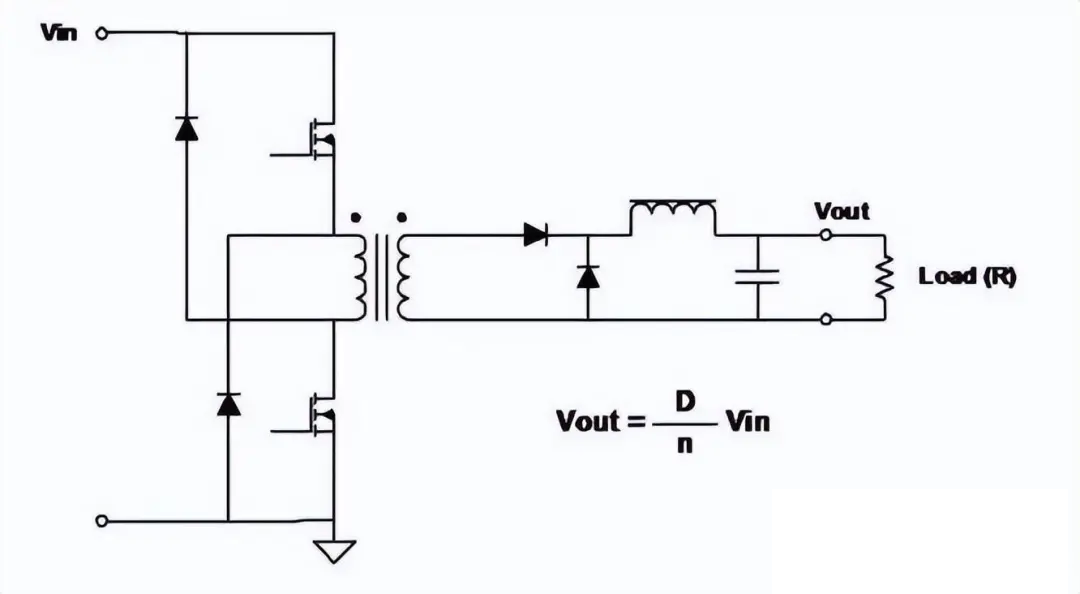

特点：（1） 两个开关同时工作（2）开关断开时，存储在变压器中的能量使初级的极性反向，使二极管导通（3）主要优点：每个开关上的电压永远不会超过输入电压；无需对绕组磁道复位（4） 每个开关上的电压永远不会超过输入电压（5）无需对绕组磁道复位

开关管导通阶段：当两个开关管同时导通时，输入电压施加到变压器的原边绕组上，变压器励磁，储存能量。 开关管关断阶段：当两个开关管同时关断时，变压器释放储存的能量，通过副边绕组向负载供电。此时，桥臂上的两个二极管续流，磁芯去磁，同时磁芯能量返回直流。

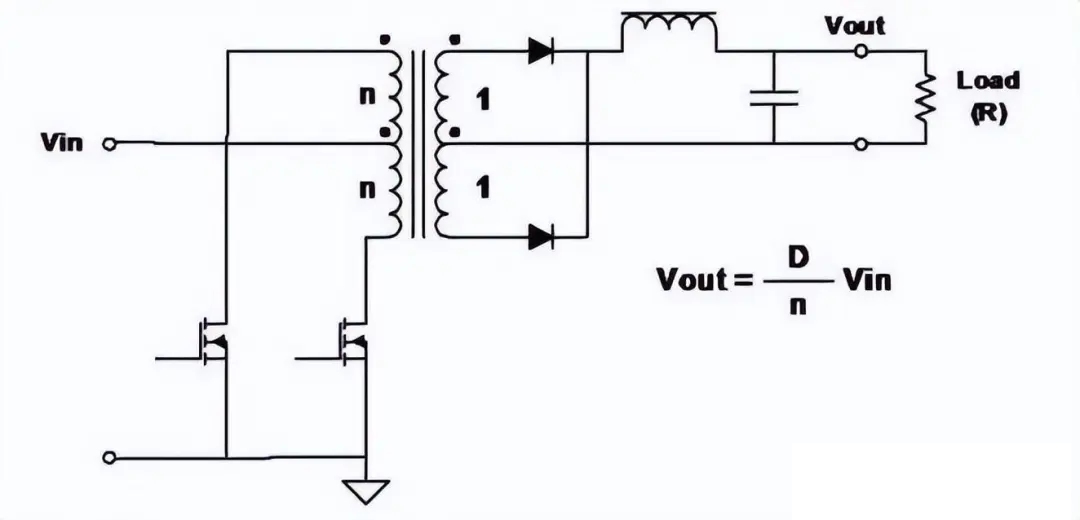

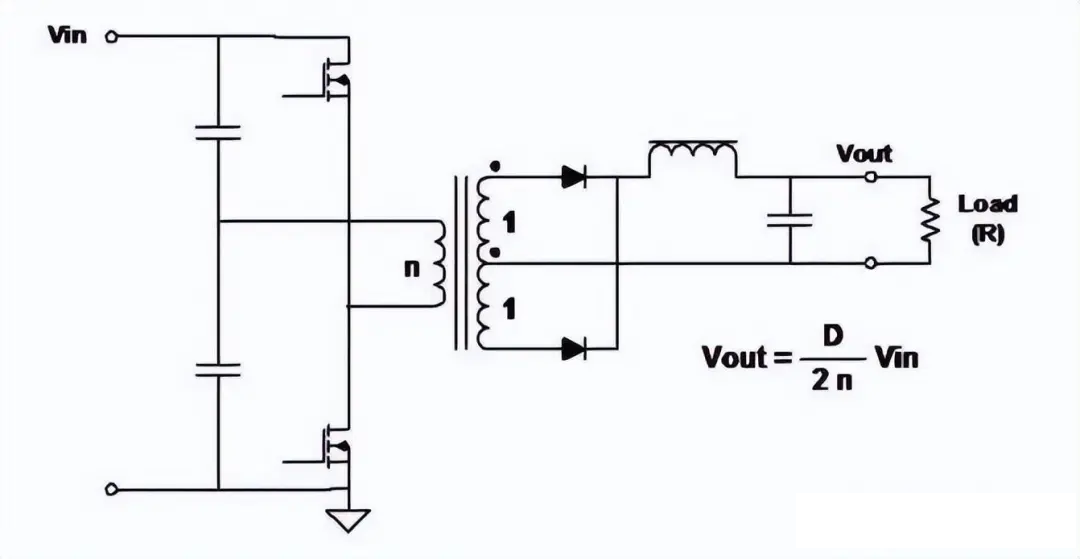

特点：（1）开关（FET）的驱动不同相，进行脉冲宽度调制（PWM）以调节输出电压（2） 良好的变压器磁芯利用率---在两个半周期中都传输功率（3）全波拓扑结构,所以输出纹波频率是变压器频率的两倍（4）施加在FET上的电压是输入电压的两倍

输入信号通过输入耦合电容施加到晶体管的基极或栅极。当输入信号为正时，NPN晶体管导通，提供电流给负载。当输入信号为负时，PNP晶体管导通，从负载中吸取电流。两个晶体管交替工作，确保负载上得到完整且对称的信号。

特点：（1）较高功率变换器极为常用的拓扑结构（2）开关（FET）的驱动不同相，进行脉冲宽度调制（PWM）以调节输出电压（3）良好的变压器磁芯利用率---在两个半周期中都传输功率。而且初级绕组的利用率优于推挽电路（4）全波拓扑结构,所以输出纹波频率是变压器频率的两倍（4） 施加在FET上的电压与输入电压相等

当一个开关管导通时，另一个开关管关断，这样在输出点OUT就得到从0到VHV的脉冲信号。开关管由反相的信号控制，当一个开关管开时，另一个关断，从而在输出端产生方波信号。由于开关延时的存在，当其中一个管子栅极信号变为低时，它并不会立刻关断，因此一个管子必须在另一个管子关断后一定时间方可开启，以防止同时开启造成的电流穿通，这个时间称为死区时间。

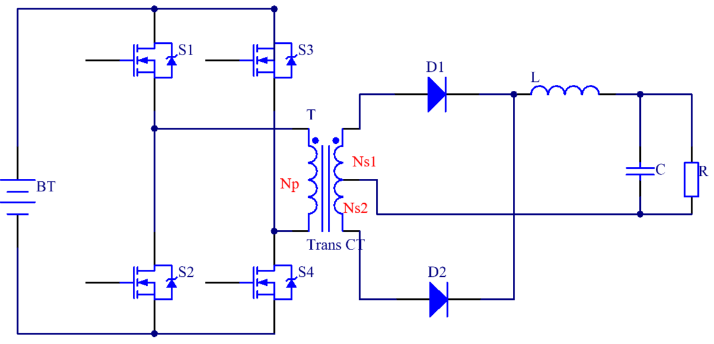

特点：（1）较高功率变换器最为常用的拓扑结构（2） 开关（FET）以对角对的形式驱动，进行脉冲宽度调制（PWM）以调节输出电压（3）良好的变压器磁芯利用率---在两个半周期中都传输功率（4）全波拓扑结构，所以输出纹波频率是变压器频率的两倍（5） 施加在FETs上的电压与输入电压相等（6）在给定的功率下，初级电流是半桥的一半

在全桥电路中，当两个角对称的开关管同时导通时，电源正负两极之间的电流通过负载流动，此时负载上会产生正向电压。而当这两个开关管同时截止时，负载上不会有任何电压。当另外两个角对称的开关管导通时，电流方向相反，负载上会产生反向电压。

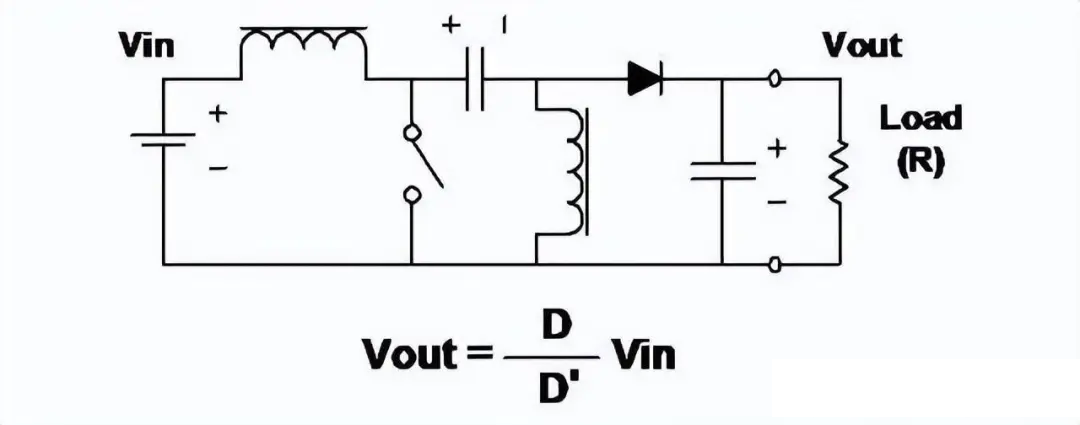

特点：（1）输出电压可以大于或小于输入电压（2）与升压电路一样，输入电流平滑，但是输出电流不连续（3）能量通过电容从输入传输至输出（4） 需要两个电感

开关管导通阶段：当开关管导通时，输入电压加在主电感器L1上，电流通过L1增加，储存能量。 开关管关断阶段：当开关管关断时，L1中的电流开始减小，其两端电压极性反转，高于输入电压。同时，副电感器L2中的电流增加，储存能量。副电感器L2的能量释放阶段：在开关管再次导通之前，副电感器L2释放其储存的能量，通过二极管D2流向负载和输出电容Cout。能量传输到输出电容Cout：由于L2的存在，能量可以从L1传递到输出端，即使在开关管导通期间也是如此。

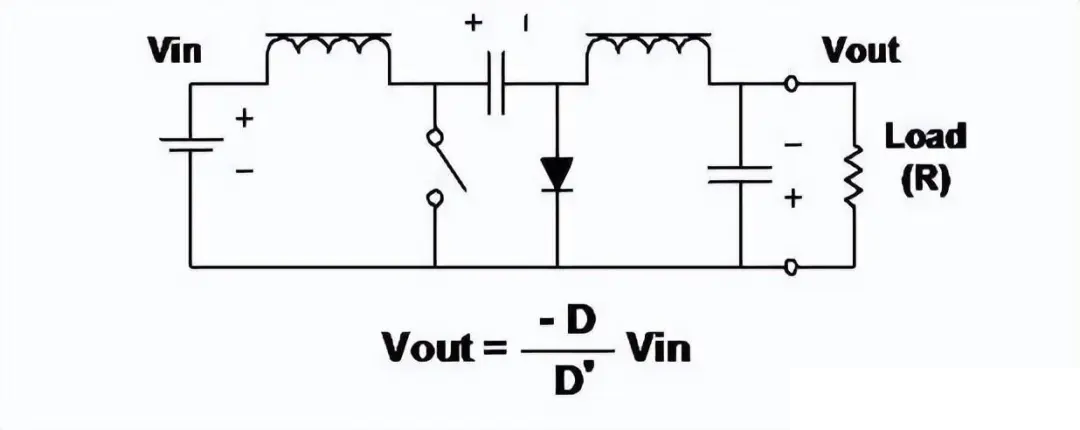

特点：（1）输出反相（2）输出电压的幅度可以大于或小于输入（3） 输入电流和输出电流都是平滑的（4）能量通过电容从输入传输至输出（5）需要两个电感（6）电感可以耦合获得零纹波电感电流。

开关管导通阶段：当开关管导通时，输入电压通过电感器L1和电容C1，将能量存储在电感器中。开关管关断阶段：当开关管关断时，电感器L1中的能量通过电感器L2和二极管D2释放到负载和输出电容C2，从而产生输出电压。

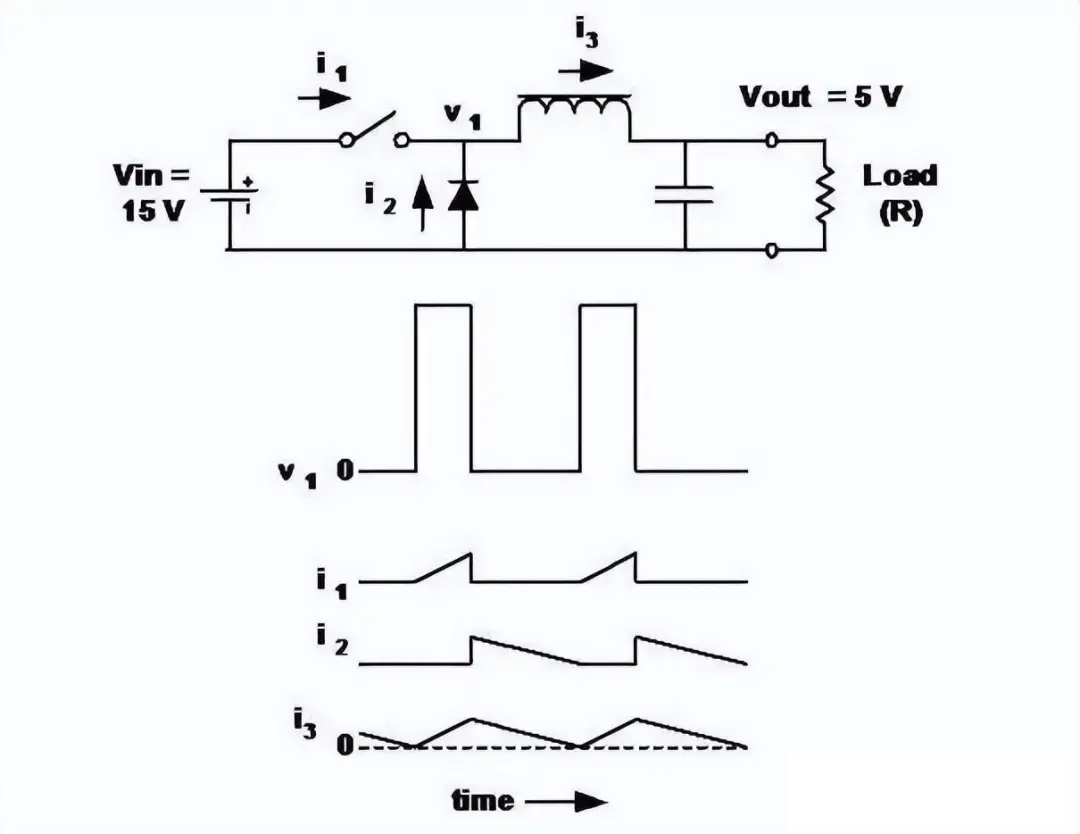

特点：

（1）电感电流连续。

（2）Vout是其输入电压 (V1)的均值。

（3）输出电压为输入电压乘以开关的负荷比 (D)。

（4）接通时，电感电流从电池流出。

（5）开关断开时电流流过二极管。

（6）忽略开关和电感中的损耗, D 与负载电流无关。

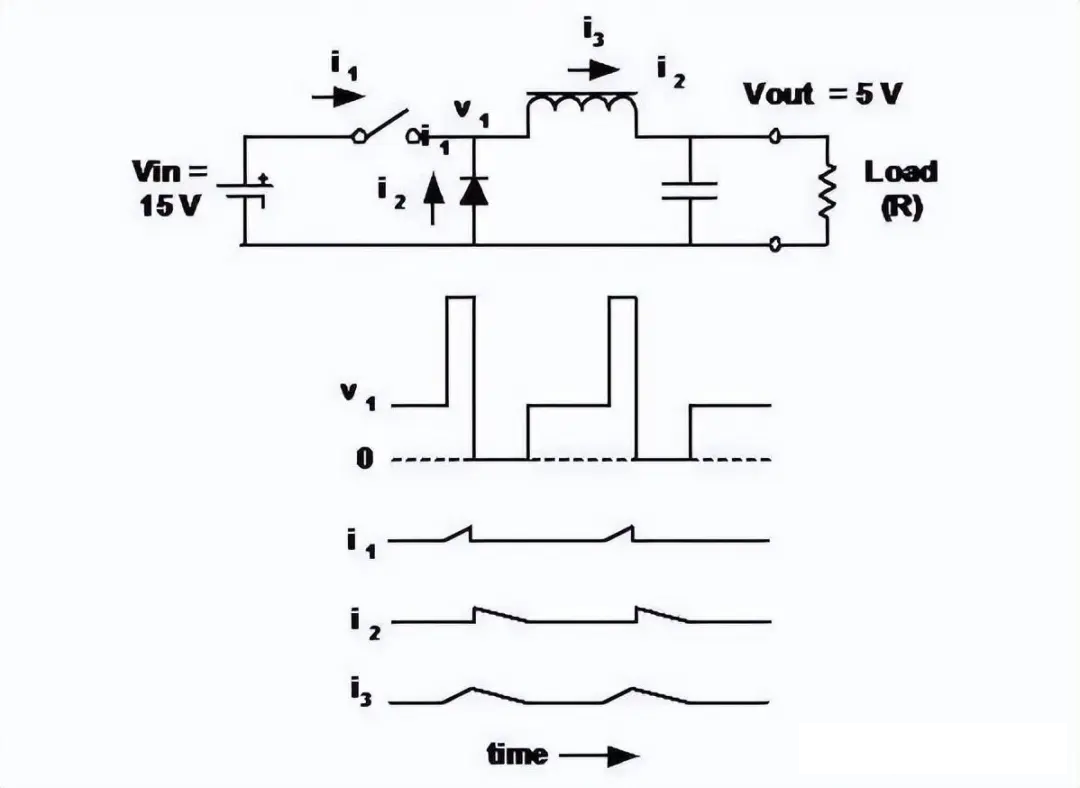

（7）降压调整器和其派生电路的特征是：输入电流不连续 (斩波), 输出电流连续 (平滑)。

特点：

（1）电感电流仍然是连续的，只是当开关再次接通时 “达到”零，这被称为 “临界导电”。输出电压仍等于输入电压乘以 D。

特点：

（1）在这种情况下，电感中的电流在每个周期的一段时间中为零。

（2）输出电压仍然 (始终)是 v1 的平均值。

（3）输出电压不是输入电压乘以开关的负荷比 (D)。

（4）当负载电流低于临界值时,D 随着负载电流而变化(而 Vout 保持不变)。

特点：

（1）输出电压始终大于（或等于）输入电压。

（2）输入电流连续，输出电流不连续（与降压调整器相反）。

（3）输出电压与负荷比（D）之间的关系不如在降压调整器中那么简单。在连续导电的情况下：

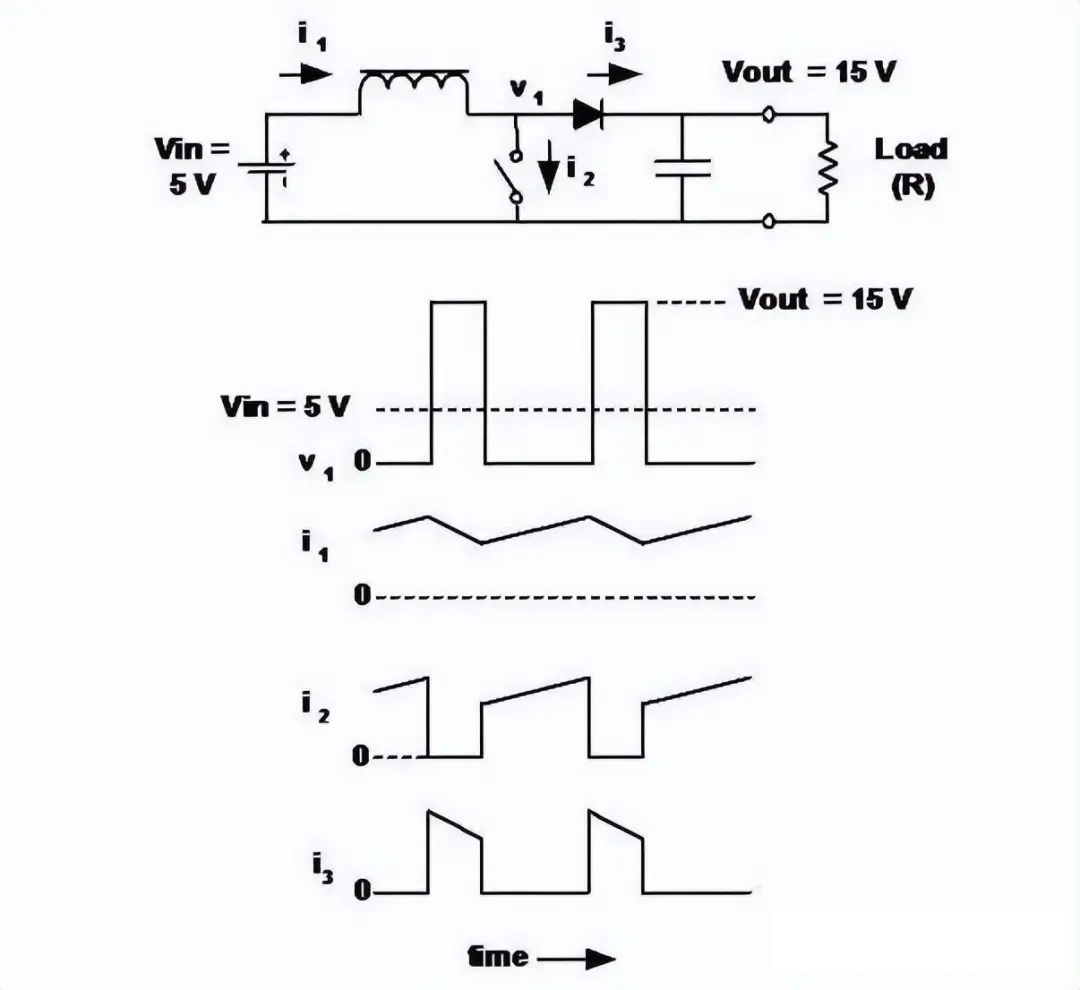

在本例中，Vin = 5,Vout = 15, and D = 2/3. Vout = 15，D = 2/3.

特点：

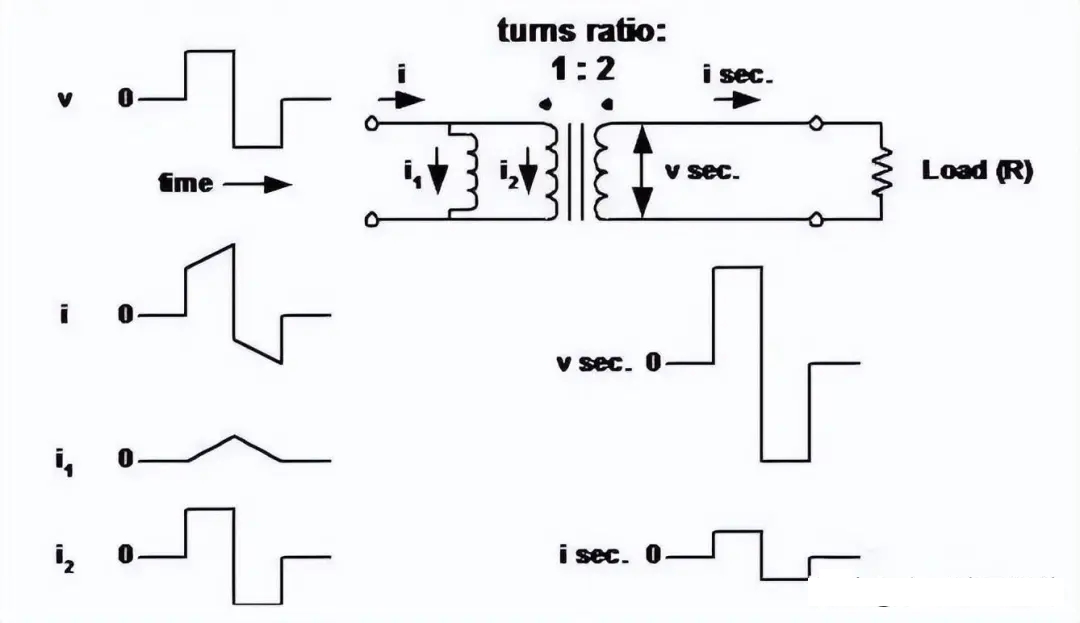

（1）变压器看作理想变压器，它的初级（磁化）电感与初级并联。

特点：

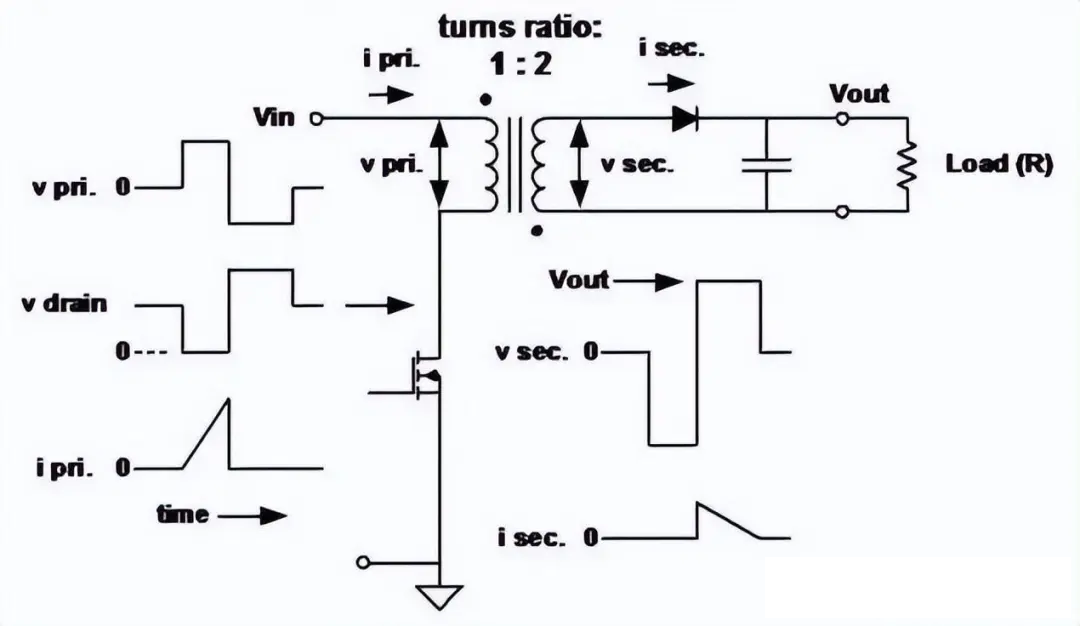

（1）此处初级电感很低，用于确定峰值电流和存储的能量。当初级开关断开时，能量传送到次级。

特点：

（1）初级电感很高，因为无需存储能量。磁化电流(i1)流入 “磁化电感”，使磁芯在初级开关断开后去磁(电压反向)。
